棋牌平台Gilflo ILVA 流量计中文说明书

此技术说明所列出的产品使用范围和条件可能因当地严格的法规而受限。因产品在不断发展及更新，我们保留对此技术说明的更新权及版权，恕不另行通知。

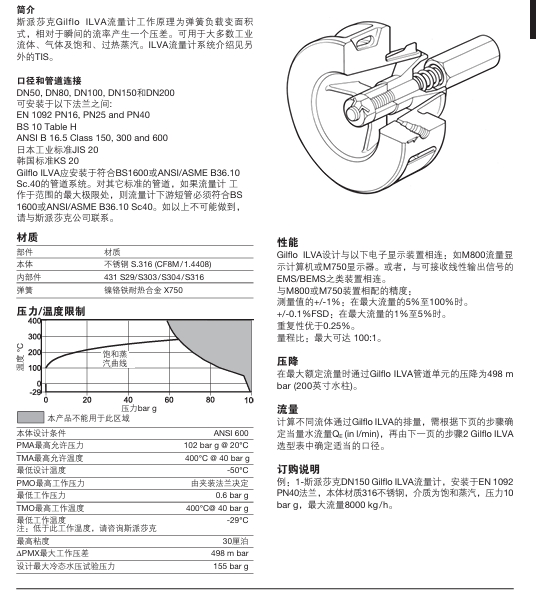

简介

棋牌平台Gilflo ILVA流量计工作原理为弹簧负载变面积式，相对于瞬间的流率产生一个压差。可用于大多数工业流体、气体及饱和、过热蒸汽。ILVA流量计系统介绍见另外的TIS。

口径和管道连接

DN50, DN80, DN100, DN150和DN200

可安装于以下法兰之间:

 EN 1092 PN16, PN25 and PN40

 BS 10 Table H

 ANSI B 16.5 Class 150, 300 and 600

日本工业标准JIS 20

韩国标准KS 20

 Gilflo ILVA应安装于符合BS1600或ANSI/ASME B36.10 Sc.40的管道系统。对其它标准的管道，如果流量计 工作于范围的最大极限处，则流量计下游短管必须符合BS 1600或ANSI/ASME B36.10 Sc40。如以上不可能做到，请与棋牌平台公司联系。

性能

Gilflo ILVA设计与以下电子显示装置相连：如M800流量显示计算机或M750显示器。或者，与可接收线性输出信号的

EMS/BEMS之类装置相连。

与M800或M750装置相配的精度：

测量值的+/-1%：在最大流量的5%至100%时。+/-0.1%FSD：在最大流量的1%至5%时。重复性优于0.25%。

量程比：最大可达 100:1。

压降

在最大额定流量时通过Gilflo ILVA管道单元的压降为498 m bar (200英寸水柱)。

流量

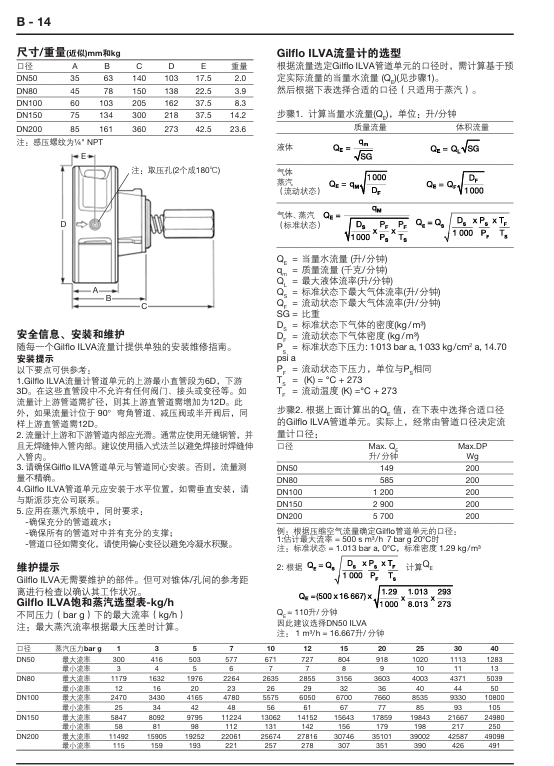

计算不同流体通过Gilflo ILVA的排量，需根据下页的步骤确定当量水流量QE (in l/min)，再由下一页的步骤2 Gilflo ILVA选型表中确定适当的口径。

订购说明

例：1-棋牌平台DN150 Gilflo ILVA流量计，安装于EN 1092

PN40法兰，本体材质316不锈钢，介质为饱和蒸汽，压力10

bar g，最大流量8000 kg/h
