ECSG电蒸汽发生器 E6-72M系列安装操作说明

E6-72M ECSG电蒸汽发生器，具有加热时间短、安装空间小、容易维护、全自动操作和高效率等优点。

E6-72M ECSG电蒸汽发生器内置了给水箱和给水泵，是一个完整的、及时运行的蒸汽发生器。 使用者只需要提供电源、排放和供给管道即可。蒸汽发生器的控制都通过多功能显示屏完成，并可以显示所有的功能和故障信息。实际蒸汽压力可以根据需求调整在4 barg和11 barg之间（蒸汽压力6，10或12 barg）。通过完整的周时间开关或来自客户机械/SPC或远程开关提供的外部脉冲，附属设备“Thermotimat”可以进行全自动的启动或停机操作。

蒸汽发生器可选配置自动排污装置，可以实现在每次手动停机或在自动操作时进行自动排污。同时也可选基于时间控制的自动除盐装置。

加热由可替换的电加热器完成，加热输出由压力感应器和电接触器控制。在功率18 kW - 48 kW之间，电源选择开关可以把输出功率限制在最高50%；在功率56-72 kW之间，电源选择开关可以把输出功率限制在最高1/3或2/3。

重要安装提示

1.安装蒸汽发生器的地方需要通风良好并无冰冻。最高环境温度40℃。如果环境温度超过40℃，建议采用可选控制柜冷却单元以避免部件损坏。如果控制柜内部温度超过55℃，将使安全相关部件失效导致安全批准无效。相对湿度5-95%，无冷凝。

2.采用螺纹连接供给和排放管道，以便蒸汽发生器在维护时进行拆解。我们建议采用合适的软管接头。

3.管道工程与电气连接需要由有资质的公司完成。

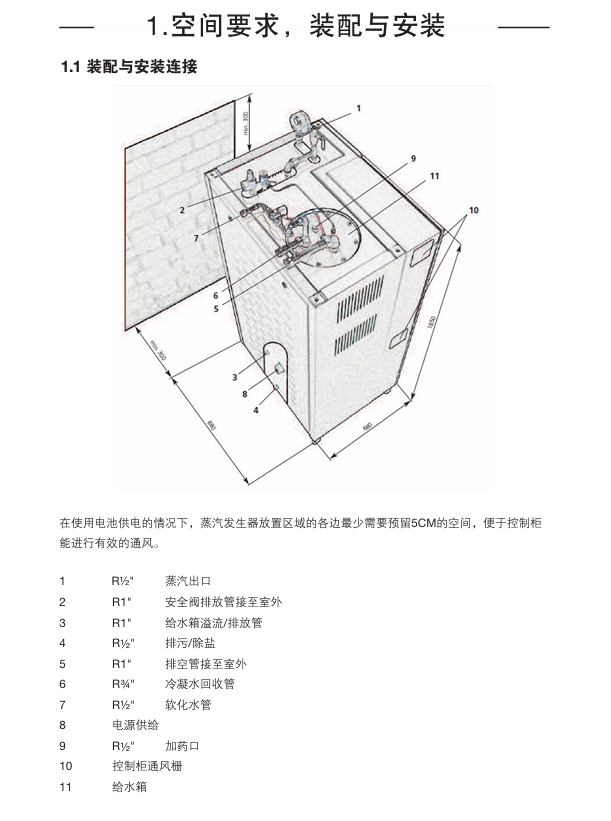

4.安全阀的排放管（2）需要有效的排水，并且排放管道需要安装在不会使人员或设备产生危险的地方。

5.排空管（5）需要有效的排水，并且排放管道需要安装在不会使人员或设备产生危险的地方。

6.排污管（4）需要安装在水/蒸汽不会使人员或设备产生危险的地方。

7.溢流和排放管（3）必须安装在能够自由排水而不会导致压力积聚的地方。

8.给水箱（11）内置于蒸汽发生器中，无承压设计。

9.水系统不要使用混合金属管道（铜，镀锌管，不锈钢管和普通钢管）。注意腐蚀

完整版使用说明书可以点击下载：ECSG电蒸汽发生器 E6-72M系列安装操作说明
