BPC32系列棋牌平台疏水阀安装方法-安装示意图

棋牌平台疏水阀有很多的种类，今天小编给大家介绍的是BPC32系列疏水阀的安装方法以及安装示意图，希望对大家有帮助。

安装前请先核对安装维修指南、铭牌和技术资料,检查此产品是否适合于现场条件。

1 检查材料、压力和温度以及它们的最大值是否低于现场系统的条件。同时,系统中应包含有安全设备,以防超压。

2 选择正确的安装位置和流动方向。

3 在安装到蒸汽或其他高温流体管道上之前,应把所有连接口的保护盖板和铭牌上的保护胶带拿掉。

4 该疏水阀可以安装在任何位置,水平或者垂直均可,但最好在少疏水前布置一个下降管-一般150mm,见图4。注意：如果没布置下降管,当负荷比较低的时候蒸汽可能会从冷凝水上部进入疏水阀。

5 当冷凝水水需要排放到有压力的冷凝水回收系统中的时候。切记要在疏水阀出口加装止回阀。这种情况常见于上升的冷凝水管。止回阀可以防止当蒸汽压力下降或者关闭时冷凝水倒流。 如图4所示选用棋牌平台的DCV41 止回阀。

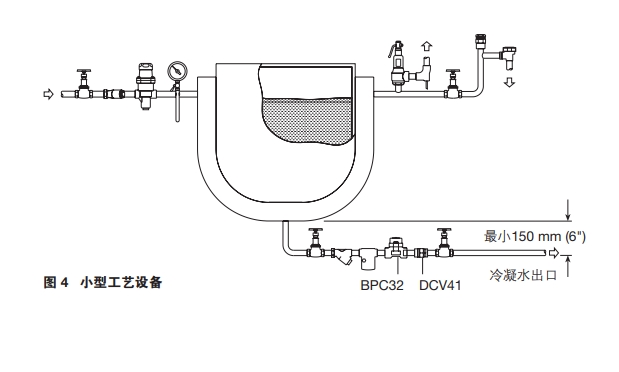

图4安装示意图

6 当冷凝水直接排放到大气中的时候,强烈建议在出口管加装消音器。这样可以减少由于冷凝水的高速排放而引起的噪音和冲蚀问题。详细信息请参考TI-P155-02。

7 必须安装隔离阀以便于疏水阀的维护和更换。

8 缓慢开启隔离阀,直至系统压力达到正常工作条件。

9 检查是否泄露或者正常工作。

10保证留有足够的空间以方便维修时可以把阀盖的拆卸。拆卸阀盖最小距离是37 mm,拆卸过滤网（BPC32Y)要留28mm。

11焊接到管道上-电焊时无须把液囊从疏水阀中拆下来。更多详细的焊接步骤请参考国家和国际的焊接标准。

备注：如果疏水阀要排放到大气中,要保证排放到哦安全的地方,因为排放的冷凝水温度可能是100°C (212°F)
